  Продолжаю делать то, что начал в предыдущей части.

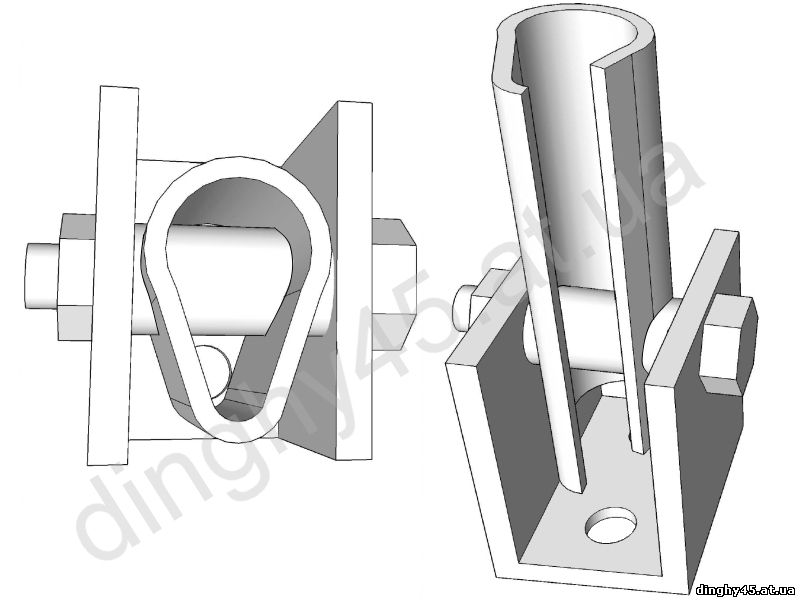

  После непродолжительного перекура, длиной в новогодние праздники, буду пытаться установить на подготовленное место, собственно, саму ось гика. Действую так: считаю базой нижнее крепежное отверстие скобы (основания оси ) , отсюда и сложившийся порядок действий. От нижнего торца профиля отмеряю необходимое расстояние ( в моем случае 510- 15= 495 мм) в ликпазе и на "затылочной" части мачты. Делаю отверстия диаметром 6 мм ( по отдельности, сначала в ликпазе, потом профиль перворачиваю и сверлю в затылочной части). То отверстие, которое в ликпазе, рассверливаю сверлом до диаметра 10 мм. Предварительно фиксирую скобу и используя ее в качестве кондуктора сверлю второе крепежное отверстие. Отсоединяю скобу оси гика и расверливаю отверстие в ликпазе до диаметра 10 мм. Все готово для установки деталей. Дальше несколько информативных фото.

  Затылочную часть усилил пластиной из нержавеющей стали. Это хорошо видно на третьем фото. Лишним такое мое действие, думаю, не будет.

  Следующий этап- установка оковки мачты для крепления краспиц. Здесь все просто. На необходимом расстоянии в затылочной части профиля сверлю отверстие под фиксацию оковки заклепкой. Зафиксированную таким образом деталь использую в качестве кондуктора для сверления отверстий диаметром 6 мм в ушных частях профиля под фиксирующий болт М6 длиной 80 мм.

  На очереди установка очень важного элемента в конструкции мачты- степса. Ибо, как говорит уважаемый мною член сообщества яхтенных ваятелей FediaOsov, " ..был бы степс, а мачта найдется..".

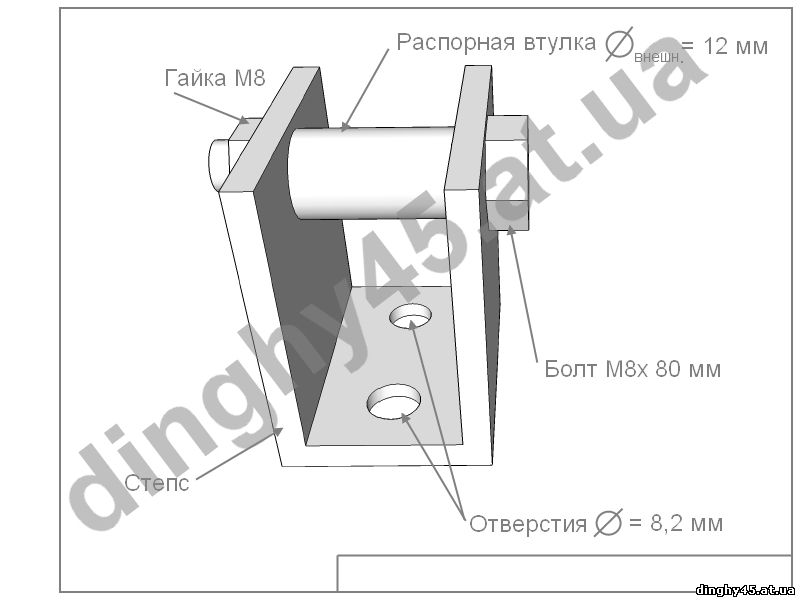

  Конструктивная особенность устройства степса заключается в наличии распорной втулки диаметром 12 мм наглухо фиксируемой между " щеками" столь важного элемента.

  Эта распорная втулка, замечу : наглухо зафиксированная между щеками степса, есть ни что иное как, собственно, ось вращения мачты, используемая при установке ( подъеме) последней. Даешь еще один обьясняющий рисунок!- скажите Вы и будете правы. Посему:

  А теперь несколько единиц фотографического материала:

  О том, как я расширял ликпаз на мачте написано в статье Как расширить ликпаз в мачтовом профиле БПЗ-275.

  Посему перехожу к гику.

  Парочка информативных ссылочек, так сказать, во избежание ненужных повторений.

Первая:Из чего делать гик?
Вторая:Нанесение основных осевых линий на поверхность мачтового профиля БПЗ- 275.
Третья:Установка кипы.

  И в конце парочка картинок не лучшего качества.
