Нанесение основных осевых линий на поверхность мачтового профиля БПЗ- 275.

   Мои мытарства в поисках ответа на вопрос: как правильно позиционировать детали рангоута на мачте с каплевидным профилем в сечении, закончились, впрочем как всегда, самостоятельным поиском решения этой задачи. Возможно где- то и есть люди готовые конструктивно помочь, но они, почему- то, "гуляют" не там где я.

   До последнего я считал форум журнала "*№$@&&%#*"(специально непонятными циферками ) - основным источником полезной информации в деле яхто- лодко- и т. д. ваятельства. Оказалось все не так. Вывод: понтов и понтарей много, а толку, типа, вообще нет.

   А дело было так: открыл я тему на обозначенном форуме с целью решить этот вопрос, так сказать, коллективно- коллегиально. Вопрос проиллюстрировал должным образом и начал ждать пока кто- нить откликнется. И шо Вы думаете? Один человек (!) порекомендовал понятную и простую вещь- сделать шаблон! Все!



   Хватит лирики! Начинаю показывать как я делал. Оказалось все не таким уж сложным. Я использовал геометрическую хитрость смысл которой- прямая линия, или ее отрезок соприкасается с окружностью всего лишь в одной точке. Осталось правильно спозиционировать прямую относительно сечения профиля мачты. Здесь необходимым условием есть наличие второй точки. Как быть? А вот как! Берем две совершенно одинаковые трубы ( в моем случае труба- это мачтовый профиль БПЗ- 275), соединяем их диаметрально и ...виола!

   В качестве прямой я использовал обыкновенную металлическую линейку. Напомню- мачта у меня алюминиевая. Впоследствии именно такое сочетание казалось- бы одинаковых по названию ( типа, металлы), но разных по физическим свойствам материалов, позволит получить искомые линии.

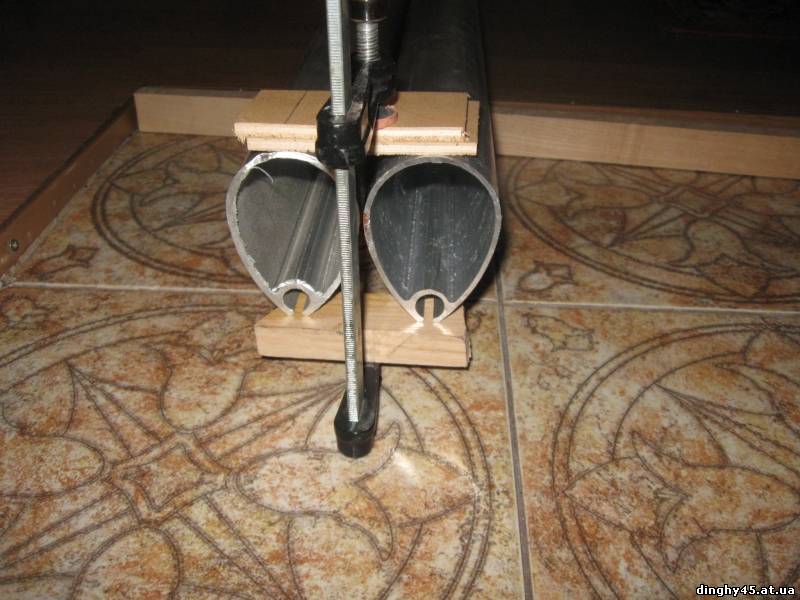

   Первое и необходимое условие- диаметрально соединить две полумачты ( я их так обозвал ). Сначала фиксирую их в положении стоя на ликпазе для обозначения осевой по "затылку" профиля.



   Дальше все очень просто. Прижимаю линейку одним из ребер и, с легким нажимом, протягиваю по всей длине полумачт.

   Результат такой протяжки- четкая линия на алюминиевой поверхности "затылка" мачтового профиля БПЗ- 275.



   Аналогичным образом провожу линиии на "ушных" ( если есть затылок, значит есть и уши ) правой и левой поверхностях труб.

   Фиксирую...

   ...протягиваю...

   ...результат!

   Все! Спасибо...и жду Ваши отзывы!
