Dinghy 4,5 m » Статьи » Технологии.

Заусовка рейки ( "усование") на самодельной " циркулярке".

  И снова, добрый день. В этот раз хочу рассказать об очень полезном девайсе, позволившем мне в кратчайший период времени подготовить рейки к последующему этапу их трансформации.

  Вот портрет этого чуда с размерами для " усования" рейки сечением 35х 18 мм.

  Трапецевидная часть, равно как и ручка, изготовлены из строительной фанеры толщиной 30 мм. В узкой части трапеции наблюдаются два отверстия через которые и при посредничестве двух шурупов осуществляется связь ( крепкая, нерушимая ) между рейкой и, назовем это так, кондуктором.

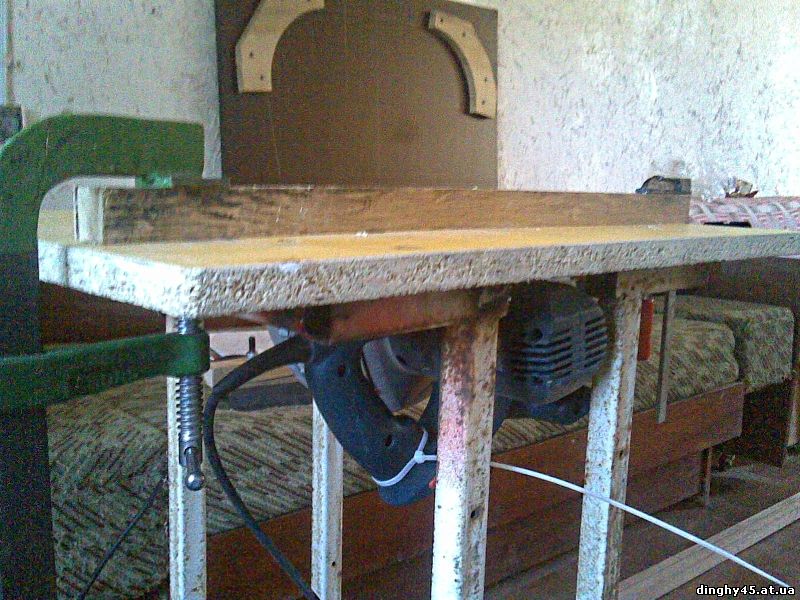

  Теперь о том, как это работает. Сооружаю за час с лишним вот такую стационарную циркульную пилу на базе ручной электрической.

  Выставляю, параллельно диску пилы, и фиксирую с помощью струбцин направляющую ( "цулагу" ) .

  Прикрепляю рейку к кондуктору.

  И пошло- поехало. Процесс отрезания лишнего не фиксировал ни на видио ни на фото. Думаю все понятно и так. Ограничусь демонстрацией результатов проделанной работы.

  Не обошлось без преславутого " поправить топором" . В качестве топора использовал наждачную бумагу Р 40 наглухо прибитую степлером к деревянному бруску.

  Для чего эти " усы" на рейках нам нужны читайте здесь.

  Все, спасибо!
