Фиксатор румпель- штока.

  Позволю себе несколько изменить порядок подачи информации. Сначала набросаю кучу фотографий и чертежей, а уж потом попытаюсь, как- то изысканно это все прокомментировать.

  (Если на картинку "нажать", то она, к всеобщей радости, увеличится в размерах )















  Начинаю придумывать подписи к рисункам. Дабы упростить себе задачу сразу исключаю рисунки с номерами от 8 до 15 обозвав их следующим образом: это то, что в результате получилось. Собственно, что хотел то и получилось. Вышел, такой себе, фиксатор румпель- штока ( удлинителя румпеля ?).

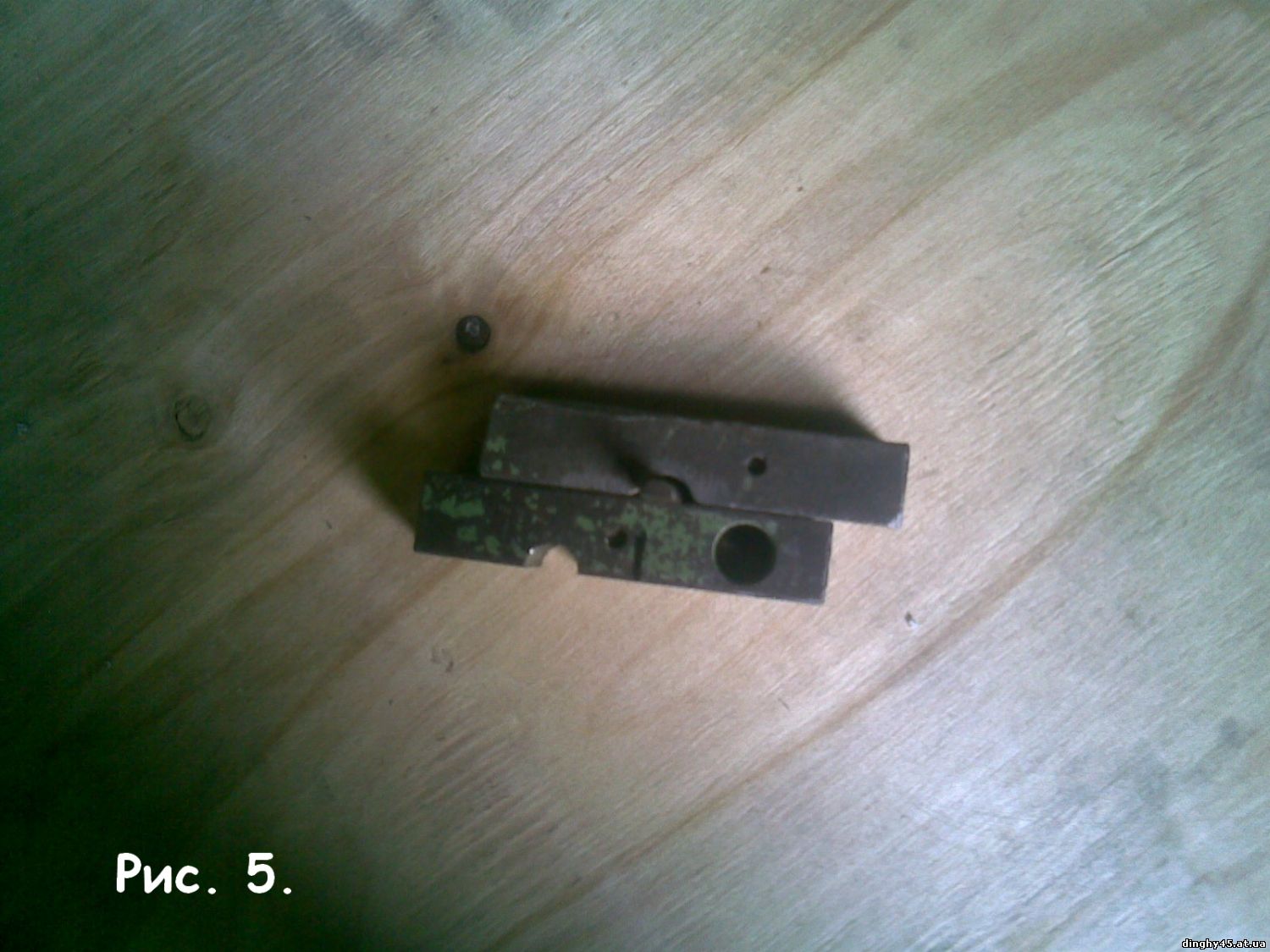

  Дальше о том как это сделано. Заготовка (рис. 2) с помощью матрицы, пуансона и пресса ( рис. 4- 6) формируется, путем холодного прессования, ( рис. 3) в деталь изображенную на рис. 7.

  Деталь с рис. 7 путем зажимания в тисках и воздействия ударной нагрузки трансформируется в изображенную на рис. 1 фиксирующую вещичку.

  Об шлифовке- полировке не буду- и так понятно, это делать надо.

  На этом все.

  Спасибо.
